近日，一位客户的6000瓦光纤激光器突发漏水故障，被迫停机。经技术团队紧急拆解，发现光纤棒内部已被大量白色水垢和铜绿覆盖，进一步检测证实，竟是使用了普通自来水作为冷却介质，且长期未更换。
01.事故现场

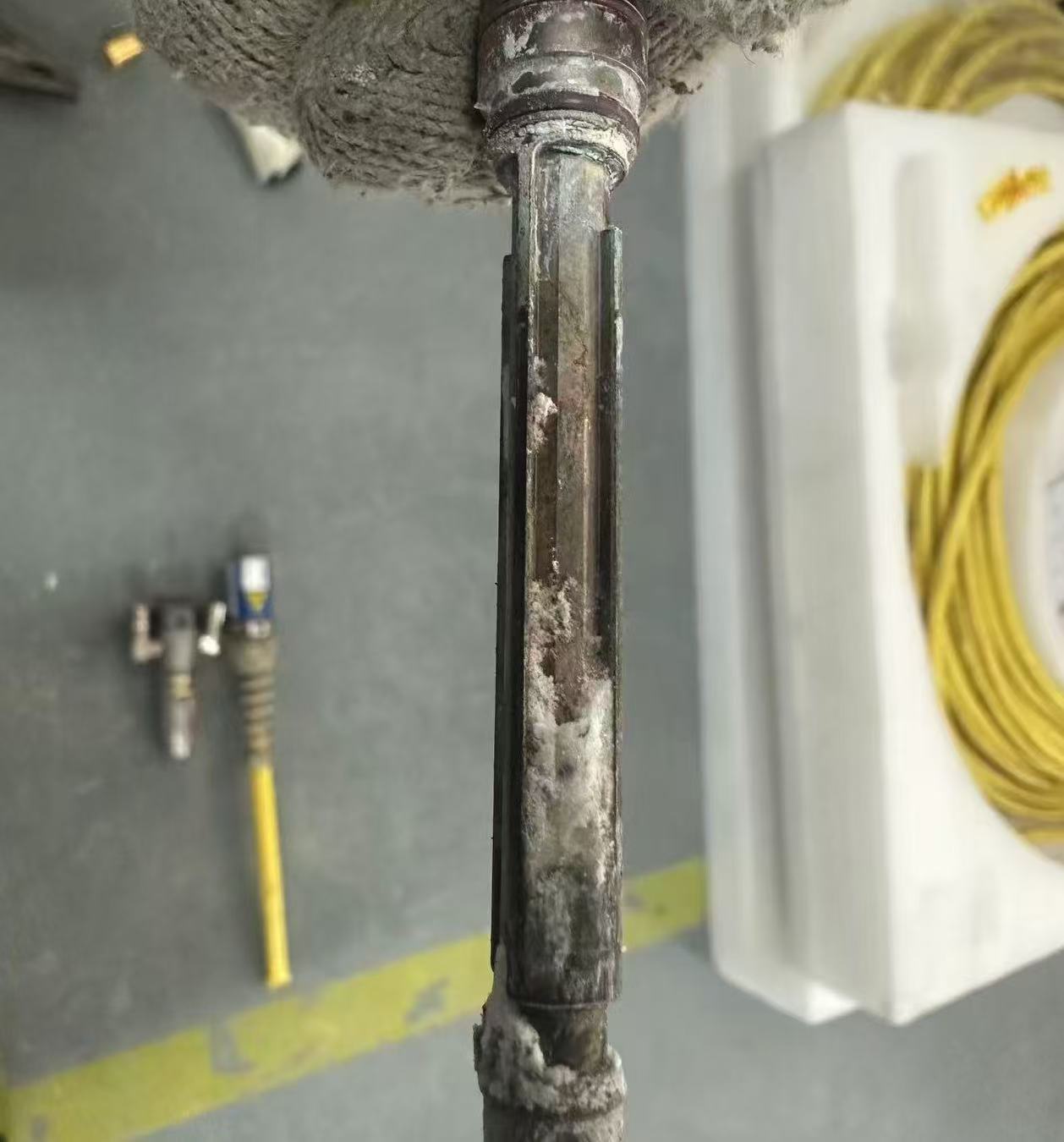

当售后工程师拆开这台6000W光纤激光器的输出头时，一股浓烈的金属锈蚀气味扑面而来，精密的光纤端面产生白色水垢及铜矿物质盐。
用手触摸这些沉积物，质地坚硬，部分区域已形成明显的腐蚀坑洞。冷却水道被严重堵塞，这是导致漏水报警的直接原因。
损伤是不可逆的，只能更换整个模块，维修费用惊人。据了解，这台设备使用仅一年半，就因为冷却水问题提前“退役”了核心部件。维修成本超过8万元，而停机造成的生产损失更是难以估量。
02 腐蚀全解析
光纤棒为什么会“生锈”？ 这背后是一系列化学反应和物理变化的综合结果。激光器运行时，内部温度可达到50℃以上，为各种化学反应提供了“温床”。
普通自来水中含有钙、镁离子（硬度成分）和氯离子、溶解氧等腐蚀性成分。当这些水在密闭系统中循环加热时，会发生三种主要破坏过程：
碳酸钙沉积：水中的钙镁离子与吸收的二氧化碳反应，生成碳酸钙和碳酸镁，也就是我们看到的白色水垢。这些沉积物会附着在所有接触表面，越积越厚。
电化学腐蚀：不同金属部件（如铜接头、铝散热片）在水中形成微电池，氯离子和溶解氧作为电解质，加速金属的氧化腐蚀，产生铜绿（碱式碳酸铜）等腐蚀产物。
微生物滋生：水中微生物在适宜温度下大量繁殖，形成生物膜，进一步加速局部腐蚀和堵塞。
这些过程相互促进，形成一个恶性循环：水垢降低散热效率 →温度升高 →化学反应加速 →更多腐蚀产物 → 水道进一步堵塞。
最终，精密的光纤表面被破坏，密封结构失效，冷却水泄漏直接威胁到激光器核心光学部件。
03 正确冷却方案
应该用什么水？如何配比？ 这是预防腐蚀的关键所在。激光器制造商明确指出：严禁使用自来水、矿泉水或纯净水作为冷却介质。推荐使用屈臣氏蒸馏水。
正确的冷却液应由两部分组成：高纯度去离子水（或蒸馏水）和专用工业防冻液，按特定比例混合。
去离子水/蒸馏水要求：电导率必须低于5μS/cm（微西门子/厘米）。普通蒸馏水电导率约10μS/cm，仍需进一步提纯。
推荐混合比例：
·添加去离子水（适用于常温环境，0 ℃ 以上）
·去离子水：专用添加剂 = 7：3（适用于低温环境，防冻至-15 ℃ ）
·去离子水：专用添加剂 = 1：1（极寒环境，防冻至-35 ℃ ）
配置步骤：
1. 排空系统中原有液体
2. 用去离子水循环清洗系统30分钟
3. 按比例混合去离子水和专用添加剂
4. 将混合液注入冷却系统，排除空气
5. 运行系统检查是否有泄漏
04 维护周期表
冷却液不是“一劳永逸”的解决方案，它有自己的使用寿命。以下是根据行业标准制定的维护周期参考表：
每日检查：观察冷却液颜色是否透明（如变浑浊需立即检查）；检查液位是否正常；查看是否有泄漏迹象。
每周检测：使用电导率笔测量冷却液电导率，如超过20μS/cm，提示水质已开始恶化。
每月保养：清洁水箱过滤网；检查管路接头是否紧固；记录设备运行温度曲线。
每季度专业检测：送样检测微生物含量；检测PH值变化；检查缓蚀剂浓度。
更换周期：
· 普通去离子水+添加剂：6-8个月必须更换
· 高品质长效冷却液：最长不超过24个月
· 高负荷连续运行：更换周期缩短30%
· 高温高湿环境：更换周期缩短50%
某知名激光器厂家的技术文档显示：超过92%的激光器故障与水冷系统相关，而其中近80%可以通过正确的冷却液管理和定期更换来避免。
05 成本对比分析
很多用户认为专用冷却液“太贵”，让我们做一个真实的成本对比分析：
方案A：使用自来水（故障方案）
· 水费：几乎为零
· 维修成本：光纤模块更换8万元+停机损失5万元=13万元
· 设备寿命：核心部件1.5年损坏
方案B：使用合格冷却液（标准方案）
· 冷却液年成本：2000元（按500元/次，每年更换4次计算）
· 维修成本：正常维护，无额外故障
· 设备寿命：核心部件正常使用6-8年
三年总成本对比：
· 方案A：39万元（三次大修）
· 方案B：6000元（冷却液费用）+正常维护费用
差距高达65倍！ 这还不包括方案A因加工质量下降导致的废品率增加、能耗上升等隐性成本。
“省小钱，花大钱”在这一案例中体现得淋漓尽致。一套完整的冷却系统保养方案，成本不到设备总价的1%，却能保护99%的设备价值。
您的激光器，喝对“水”了吗
那台被腐蚀的激光器经过彻底清洗和水道修复，更换了符合标准的冷却液后重新投入生产。监控屏幕上，激光输出功率稳定在5990W，波动范围不超过0.5%。
每一次规范操作，都是在为设备的生命“续航”；每一分合理投入，都是在为稳定生产“投保”。
在精密制造领域，最贵的往往不是设备本身，而是因不当维护导致的意外停机和品质波动。您车间的激光器，喝对“水”了吗？
